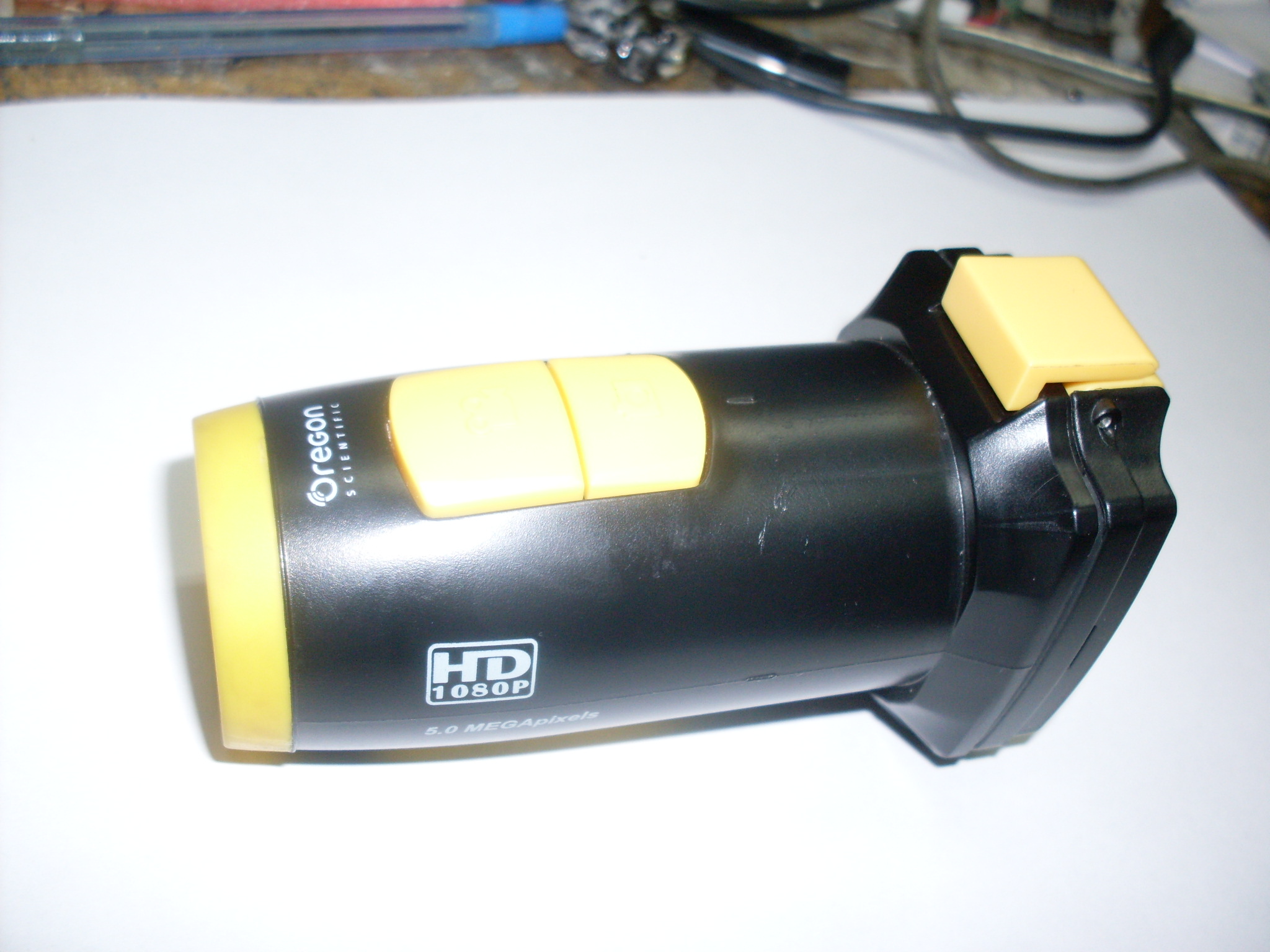

Ремонт видеокамеры Oregon scientifik ATC9K

Через пол года эксплуатации данной камеры у неё перестали работать кнопки управления включая кнопку включения. В процессе ремонта выяснилось что несправен гибкий кабель соединяющий откидную крышку на которой распологаються кнопки включения управления и дисплей с непосредственно блоком камеры. Возможные варианты проявления неисправности - полоски на экране.

Открываем откидную крышку камеры

и вынимаем аккумуляторную баттарею.

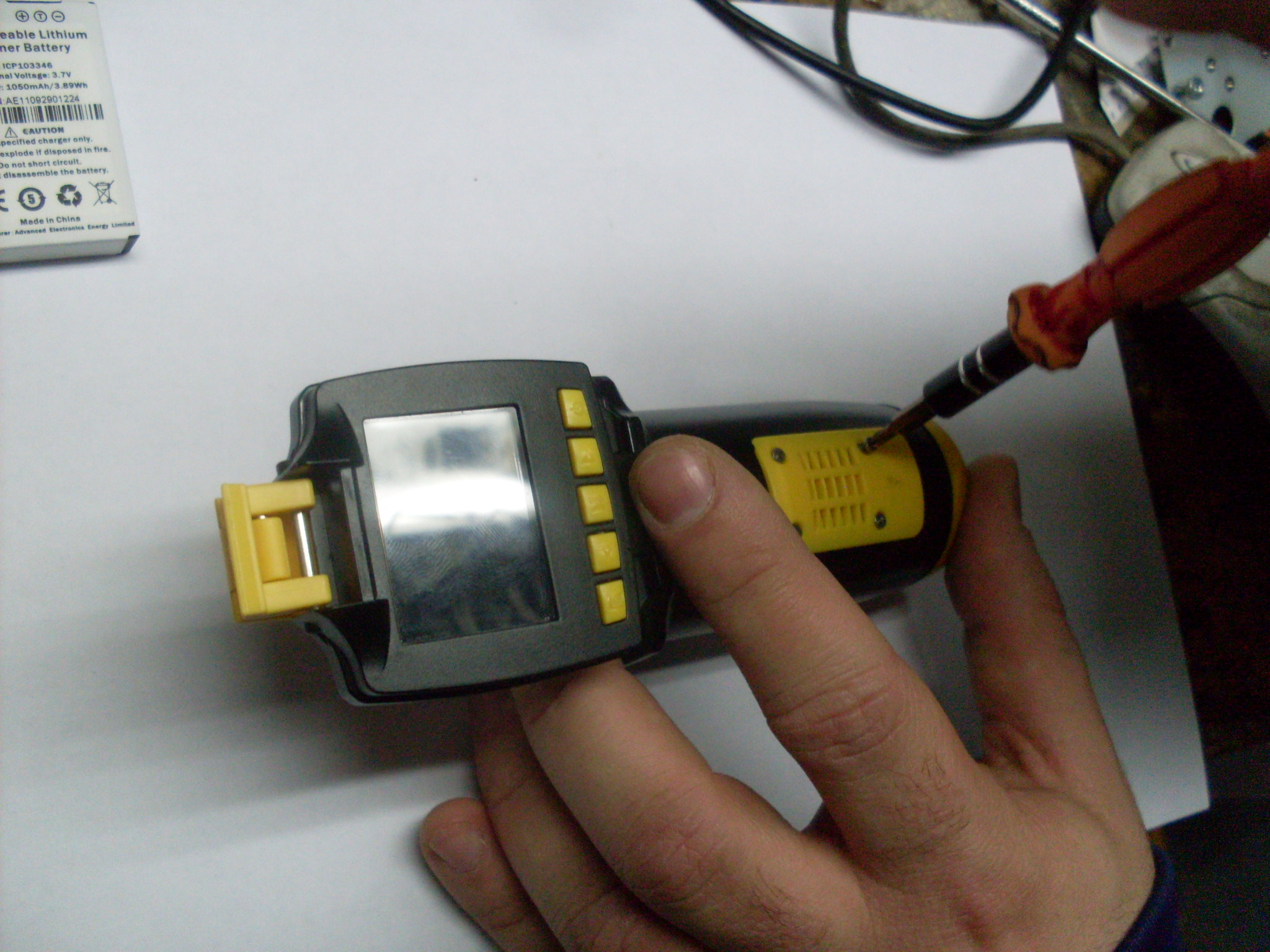

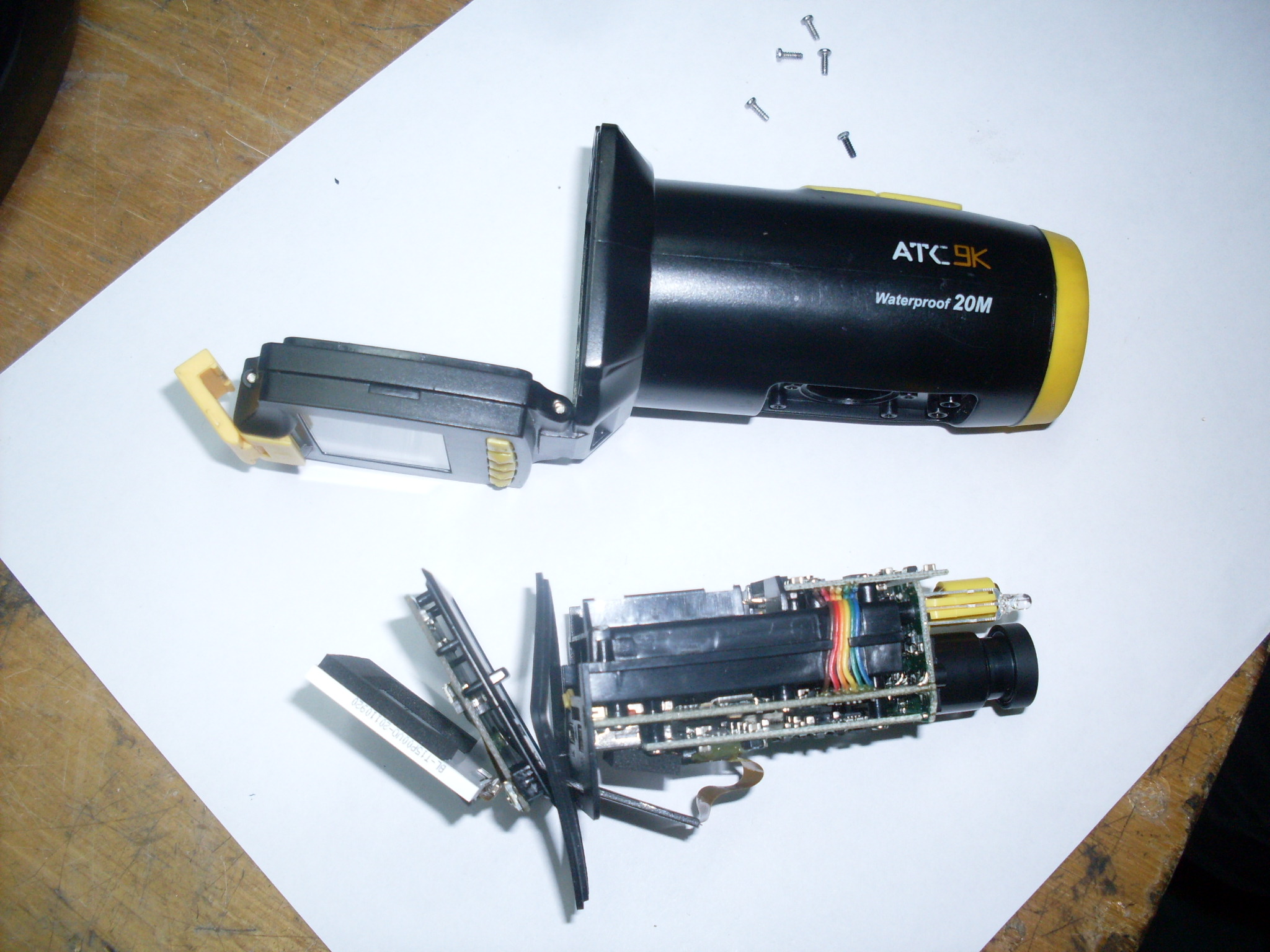

Откручиваем 4 болта с низу основного блока камеры и снимаем крышку жёлтого цвета решётчатую закрывающую микрофон и динамик камеры. Вынимаем блок микрофона и камеры.

Открываем откидной блок с дисплеем.

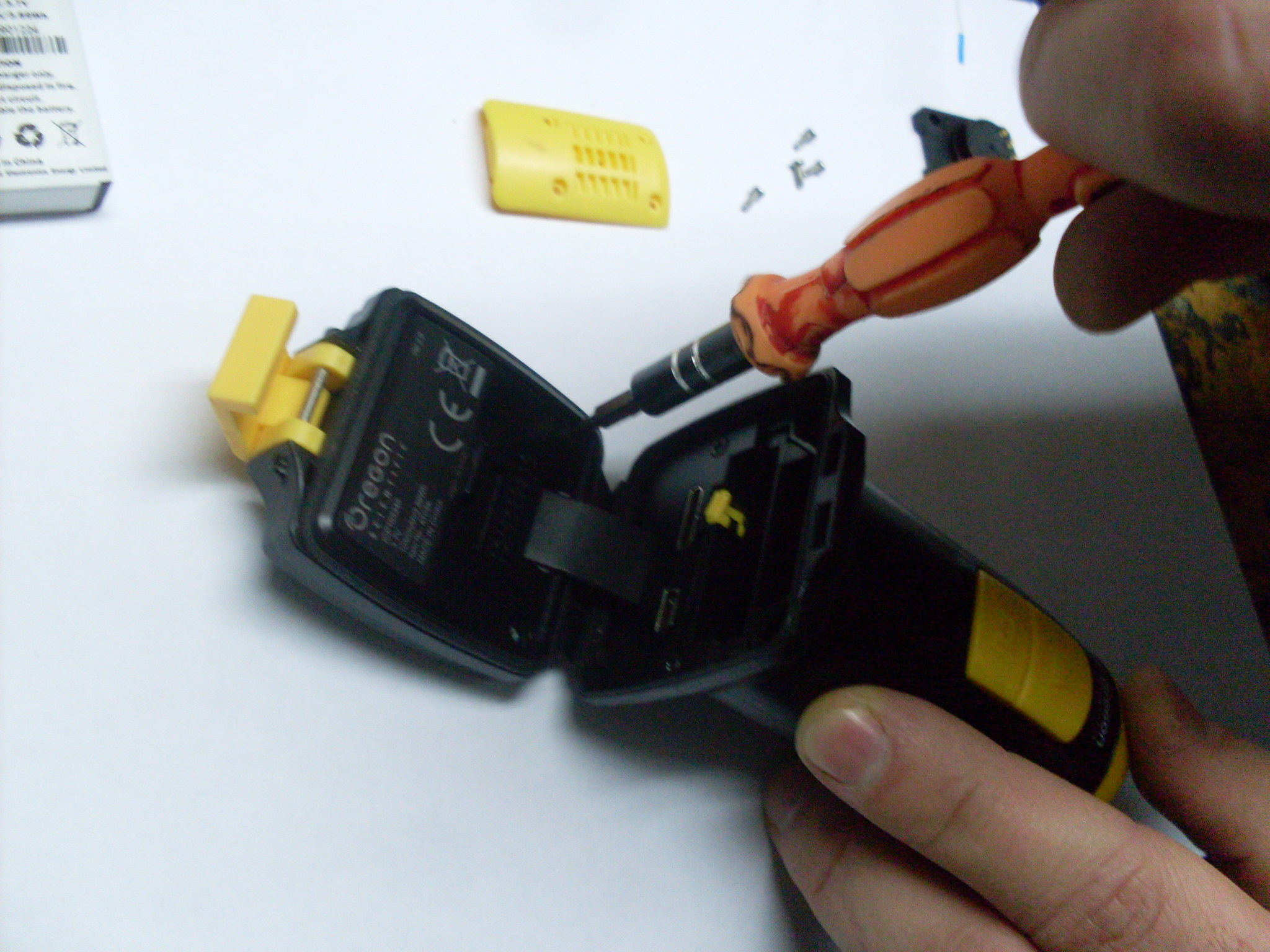

Откручиваем на нём два болта. Сдвигаем резинку-уплотнитель откидного блока.

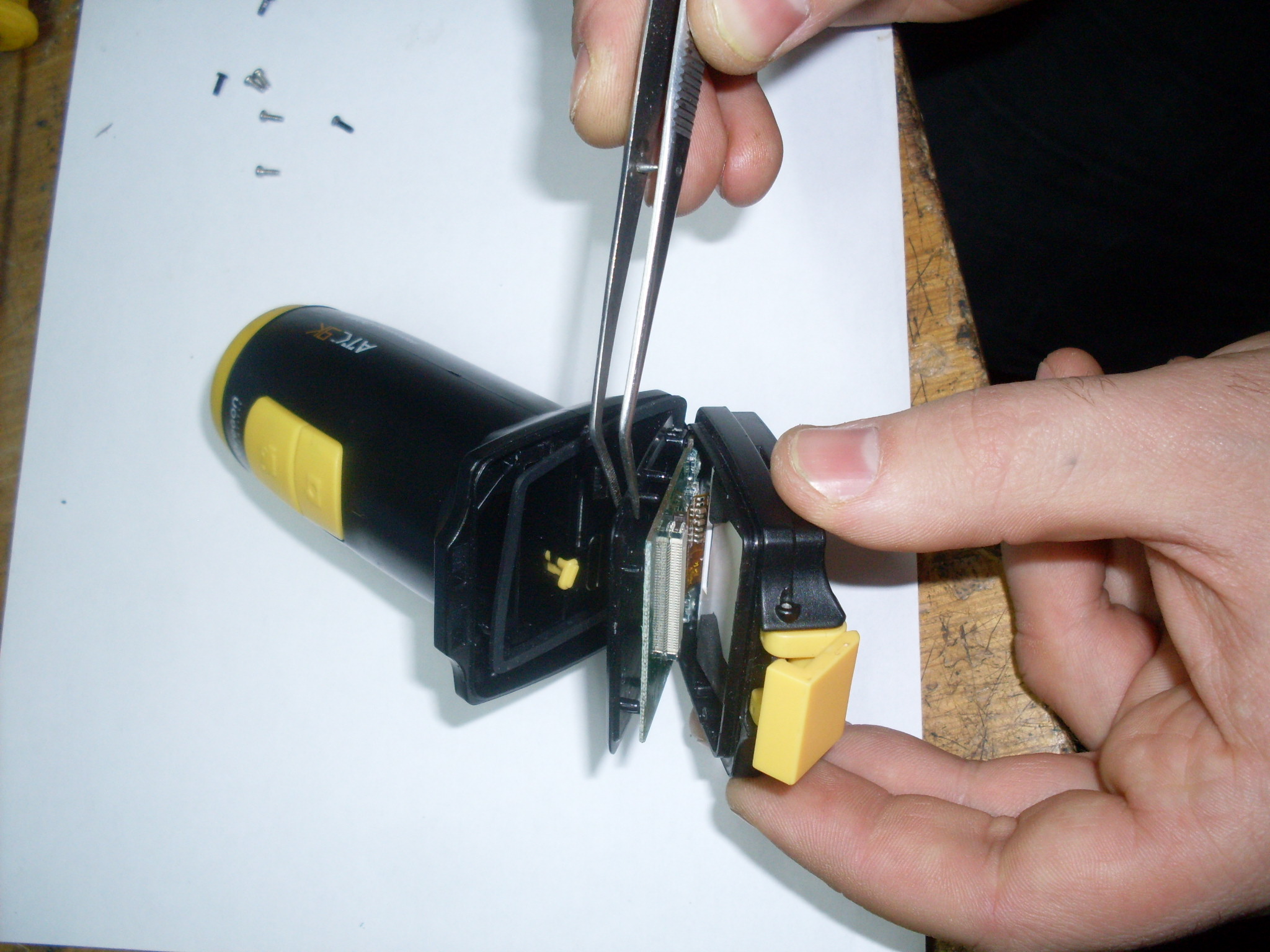

Потянув вытаскиваем пинцетом пластмассовую крышку с логотипом и серийным номером камеры.

Вынимаем крышку на себя поддев её пинцетом. Под этой крышкой находится резиновый уплотнитель по периметру отверстия закрываемого крышкой. Откладываем её в сторону.

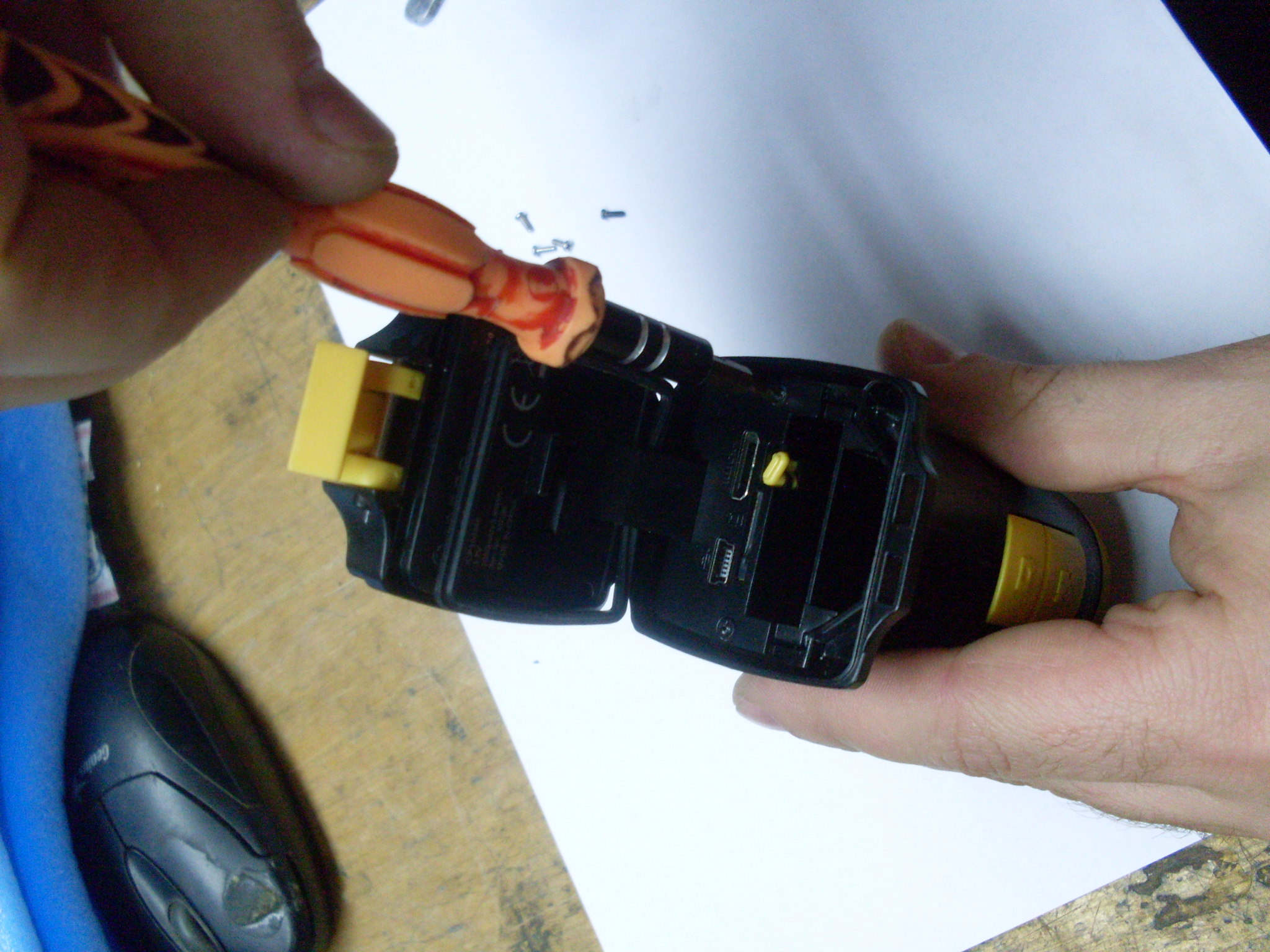

Выкручиваем два болта на основном блоке камеры.

Ухватив за перешеек вынимаем камеру из кожуха основного блока.

Осторожно чтобы не повредить плату удаляем компаунд удерживающий шлейф.

Удаляем пружинящую прокладку из под шлейфа.

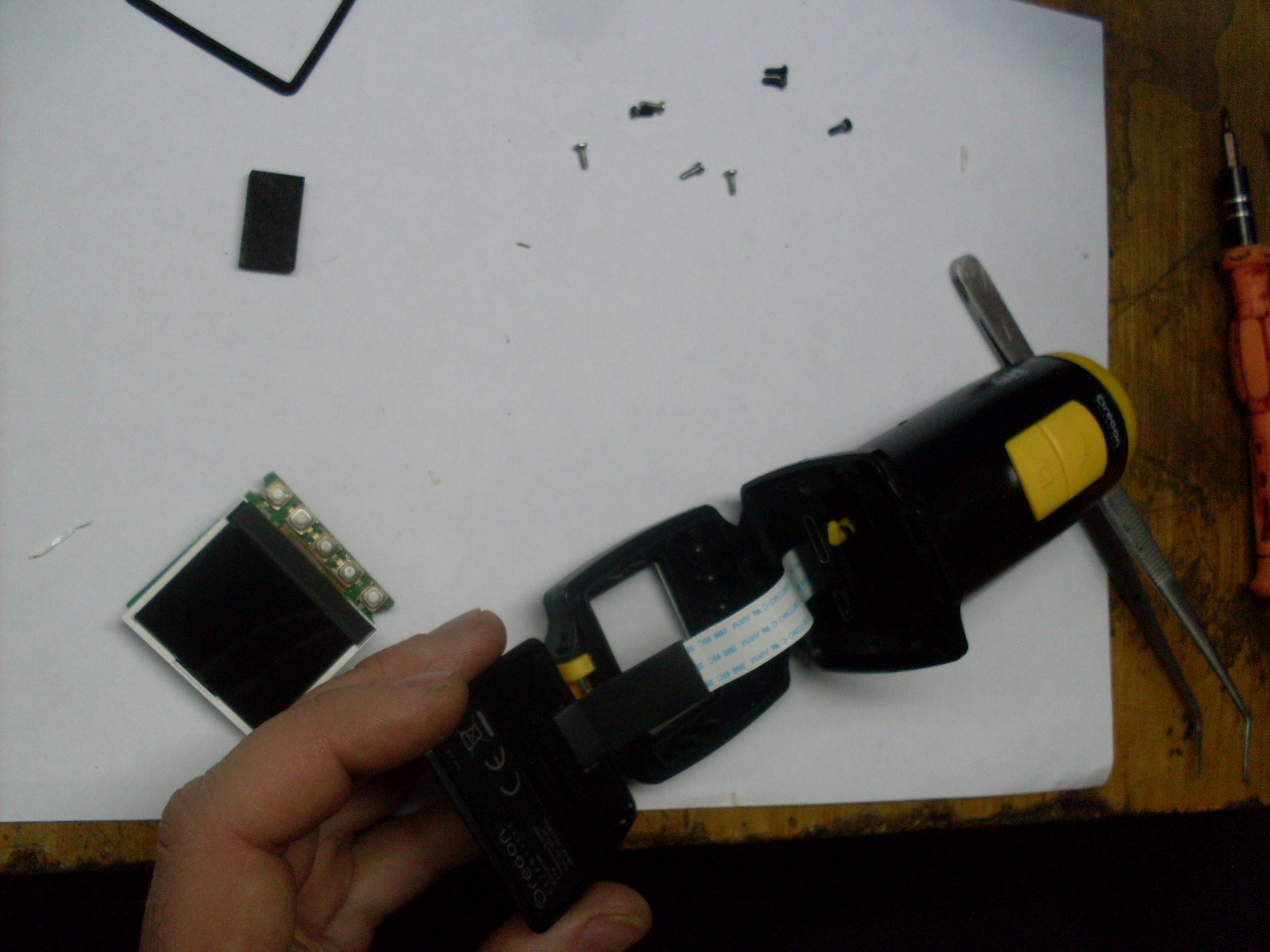

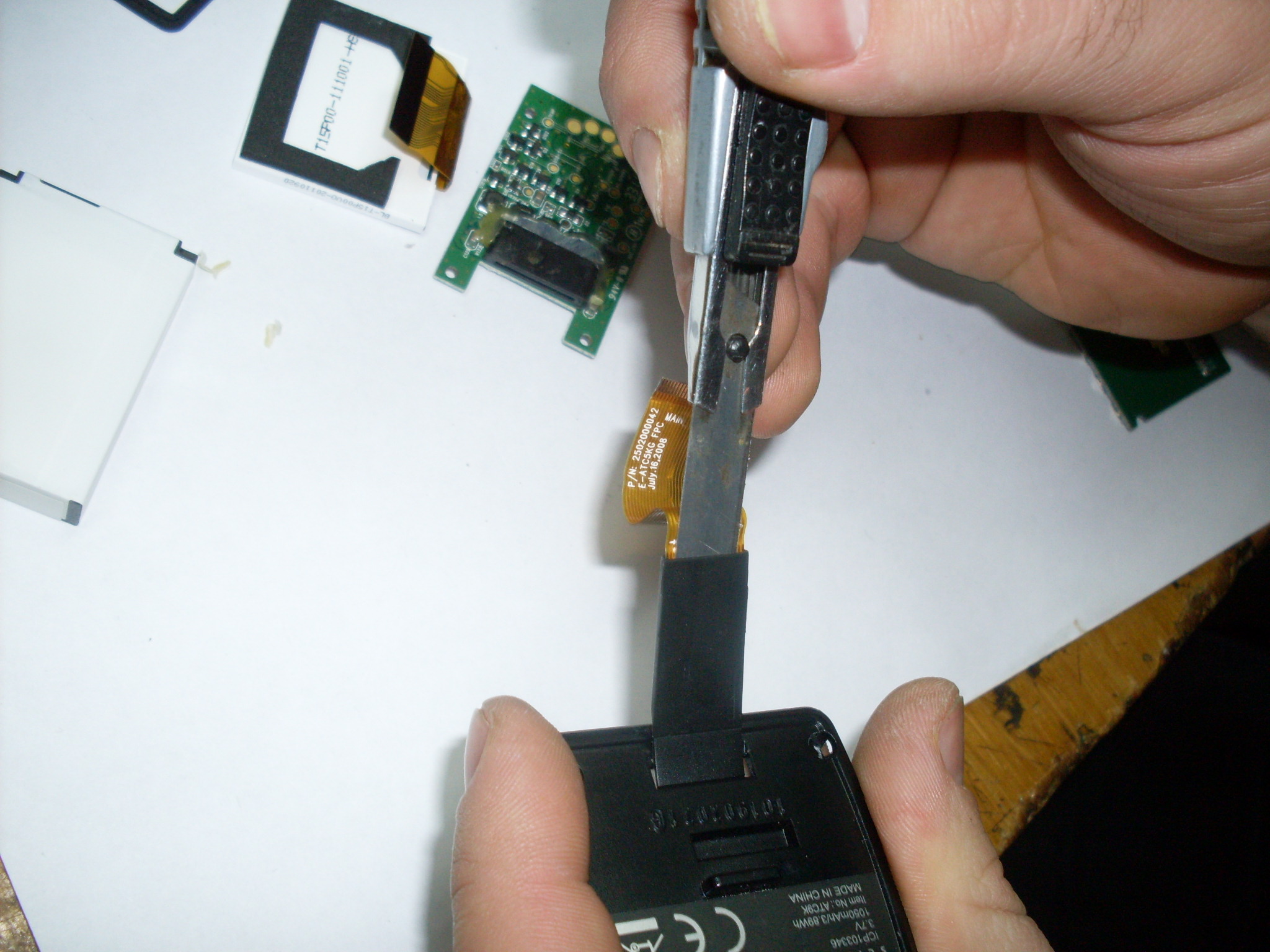

Снимаем экран с откидной крышки камеры

Откручиваем 4 болта из верхней из трёх плат электроники.

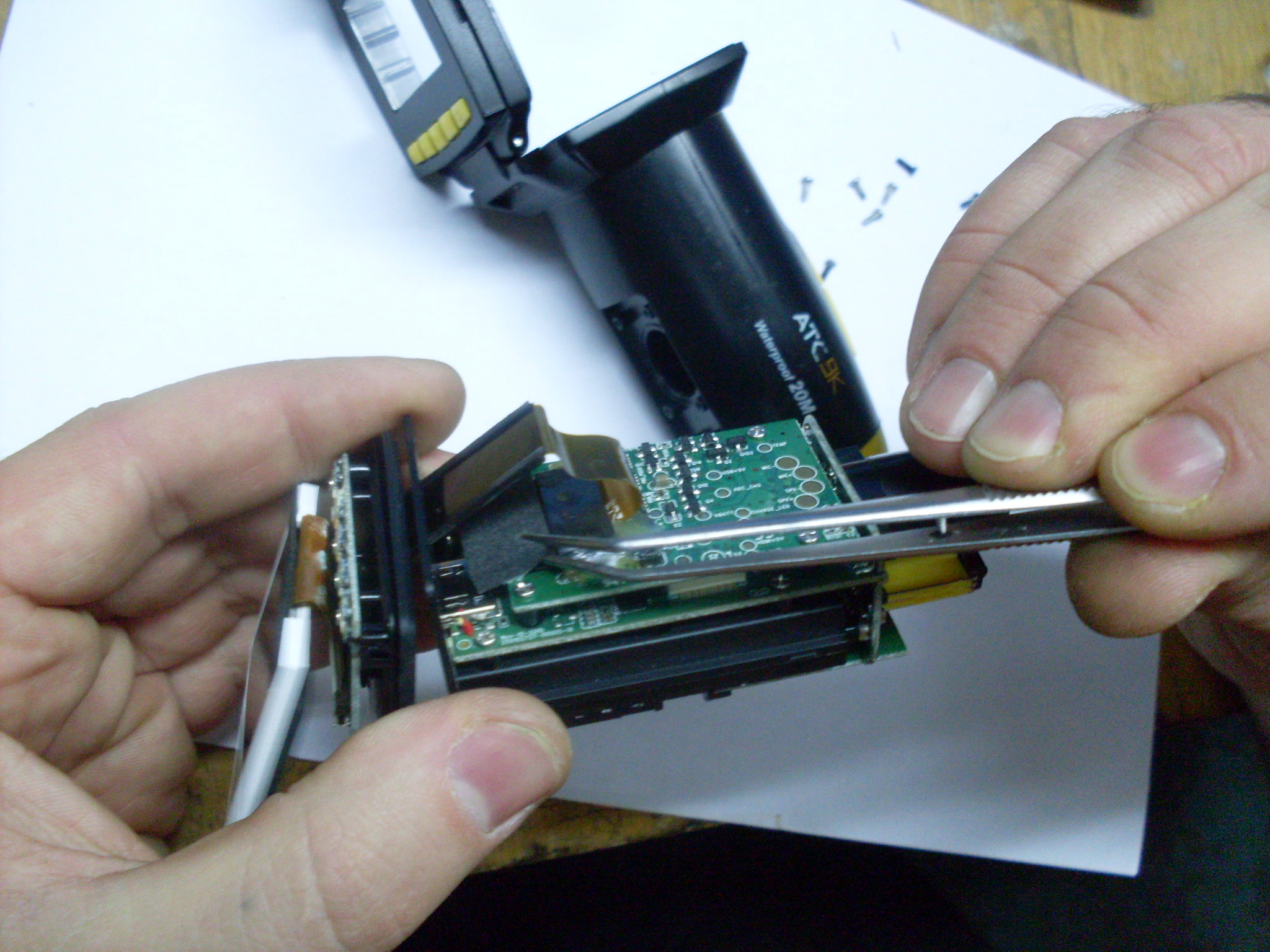

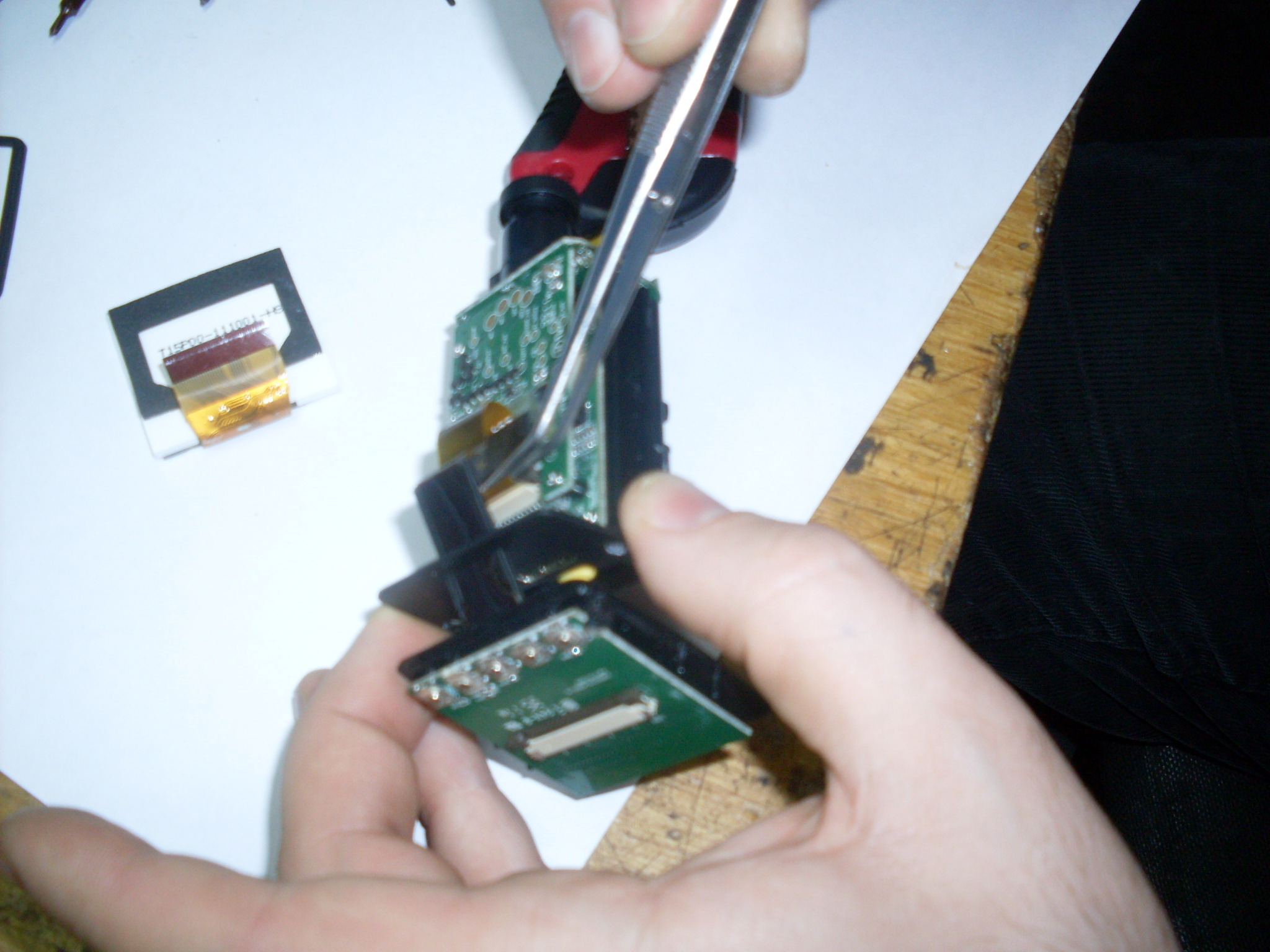

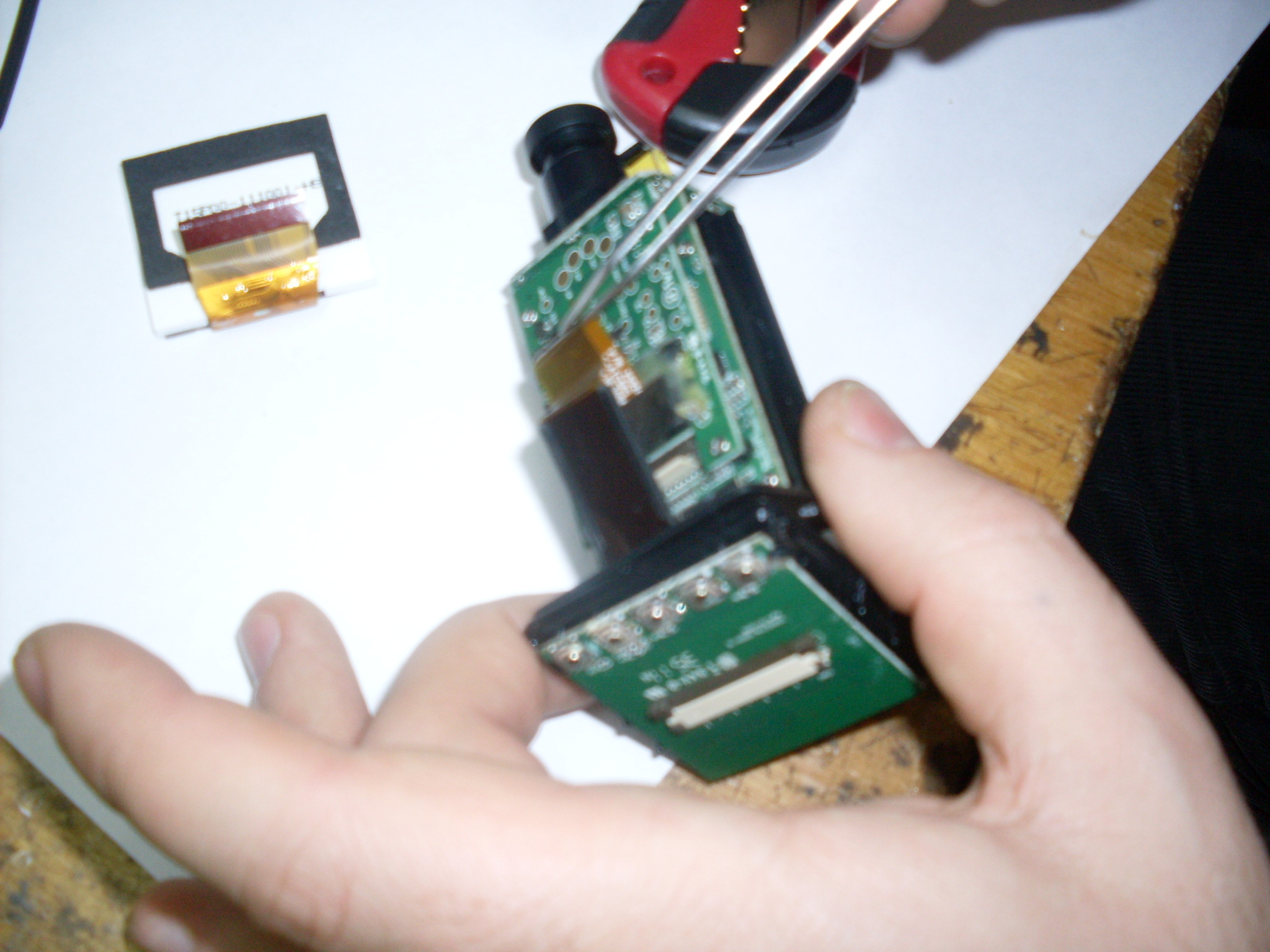

Поддев верхнюю плату отделяем от средней платы электроники.

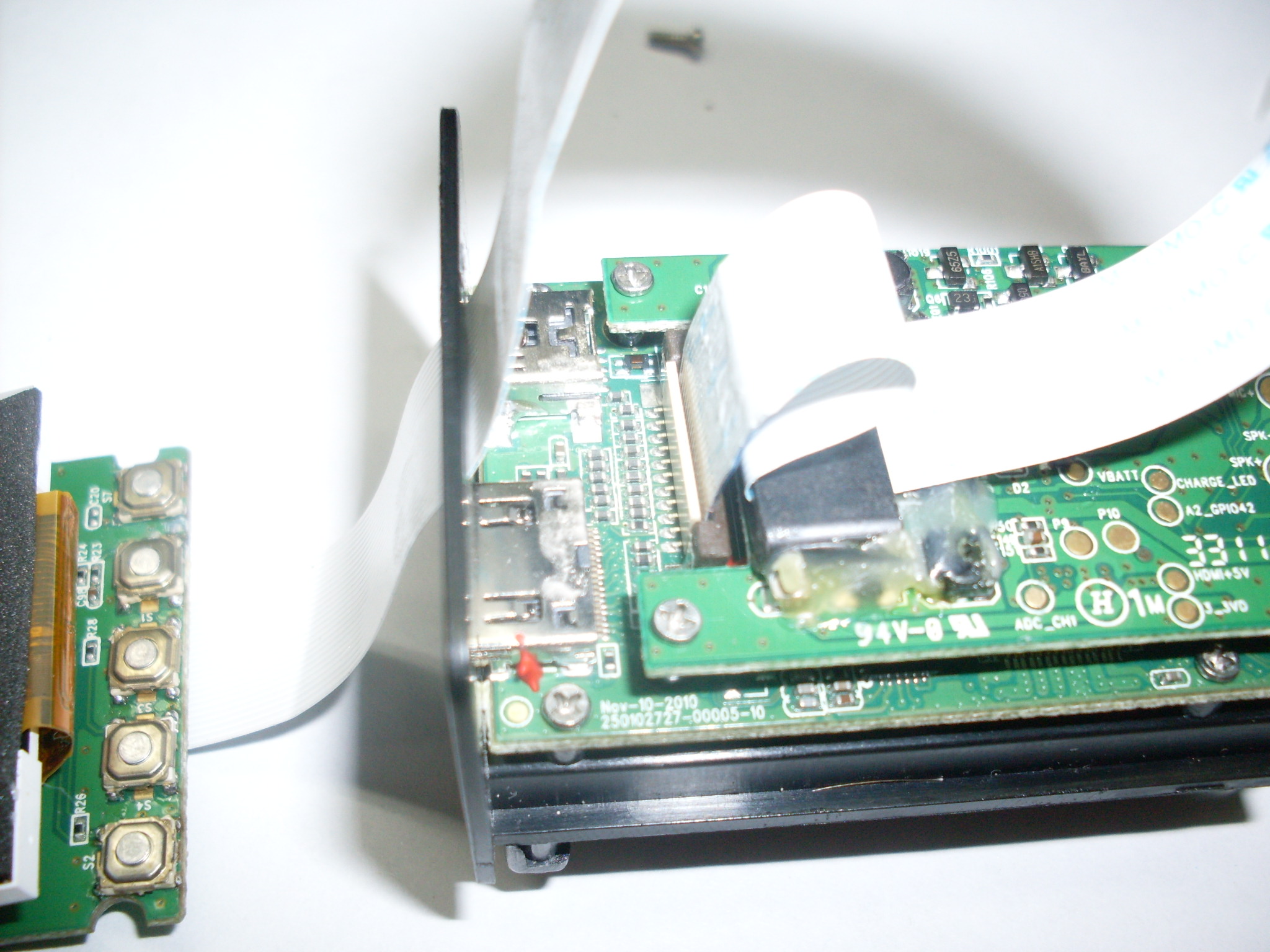

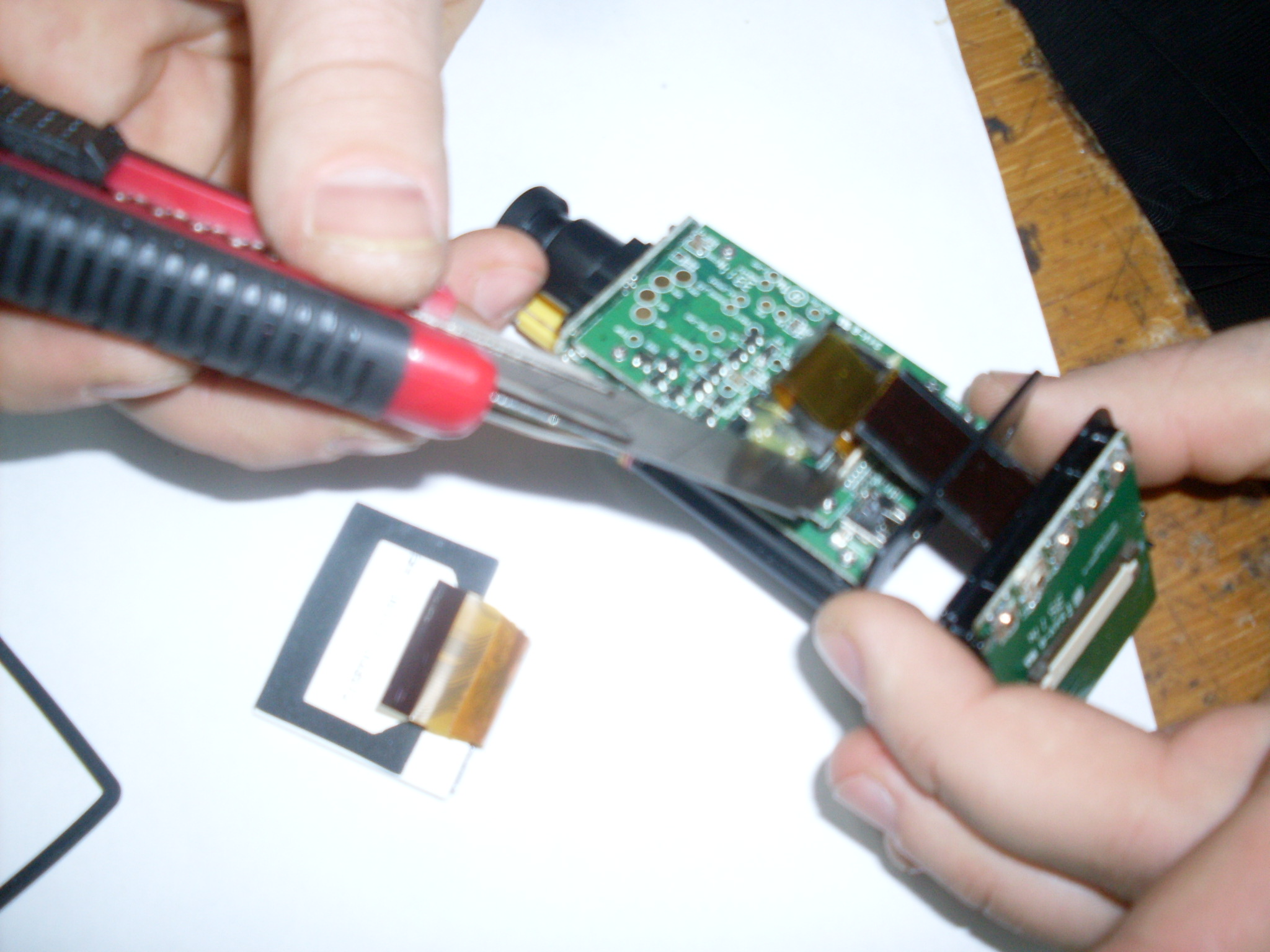

Далее поддеваем канцелярским ножом разьём откидной платы,

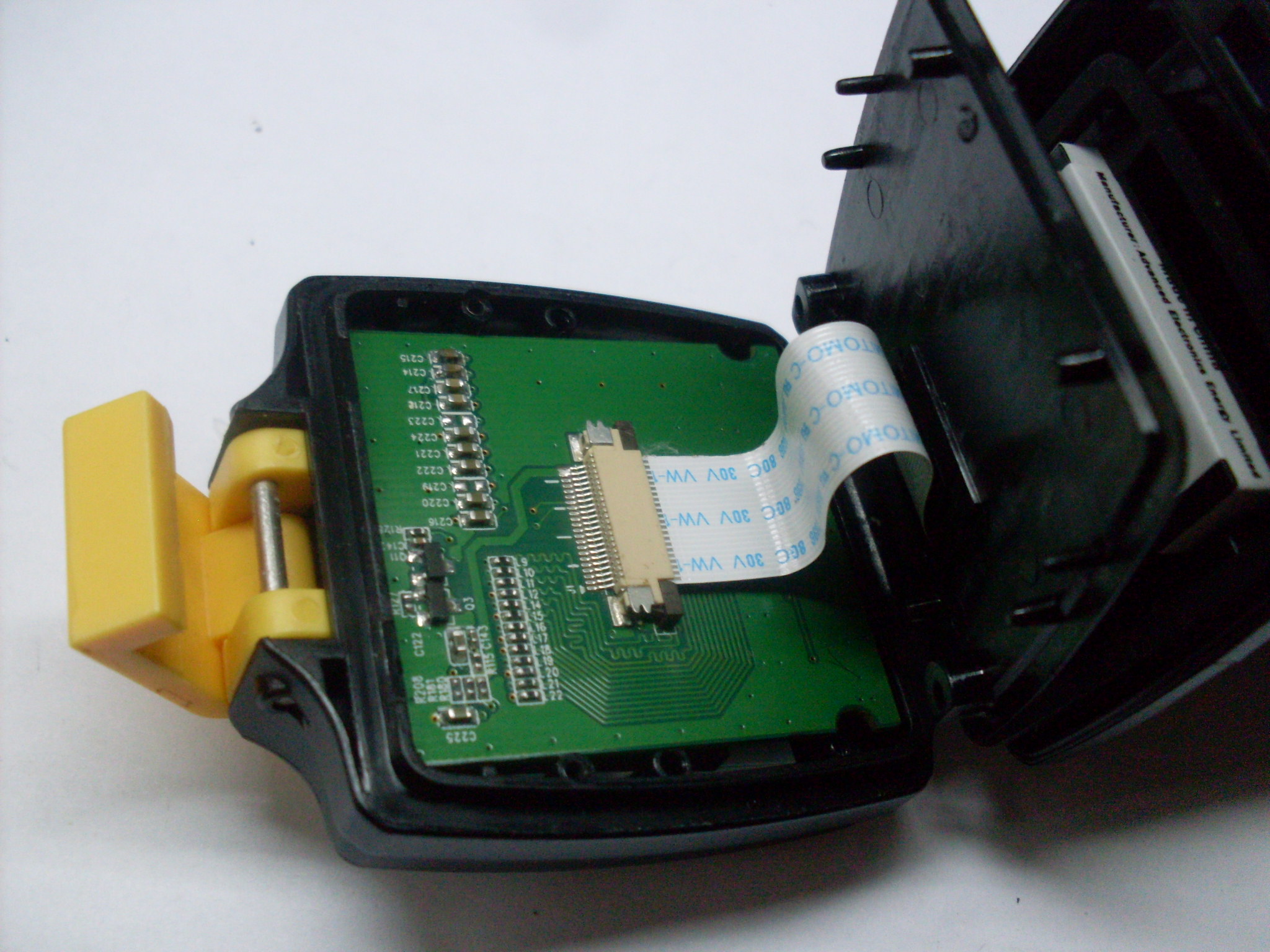

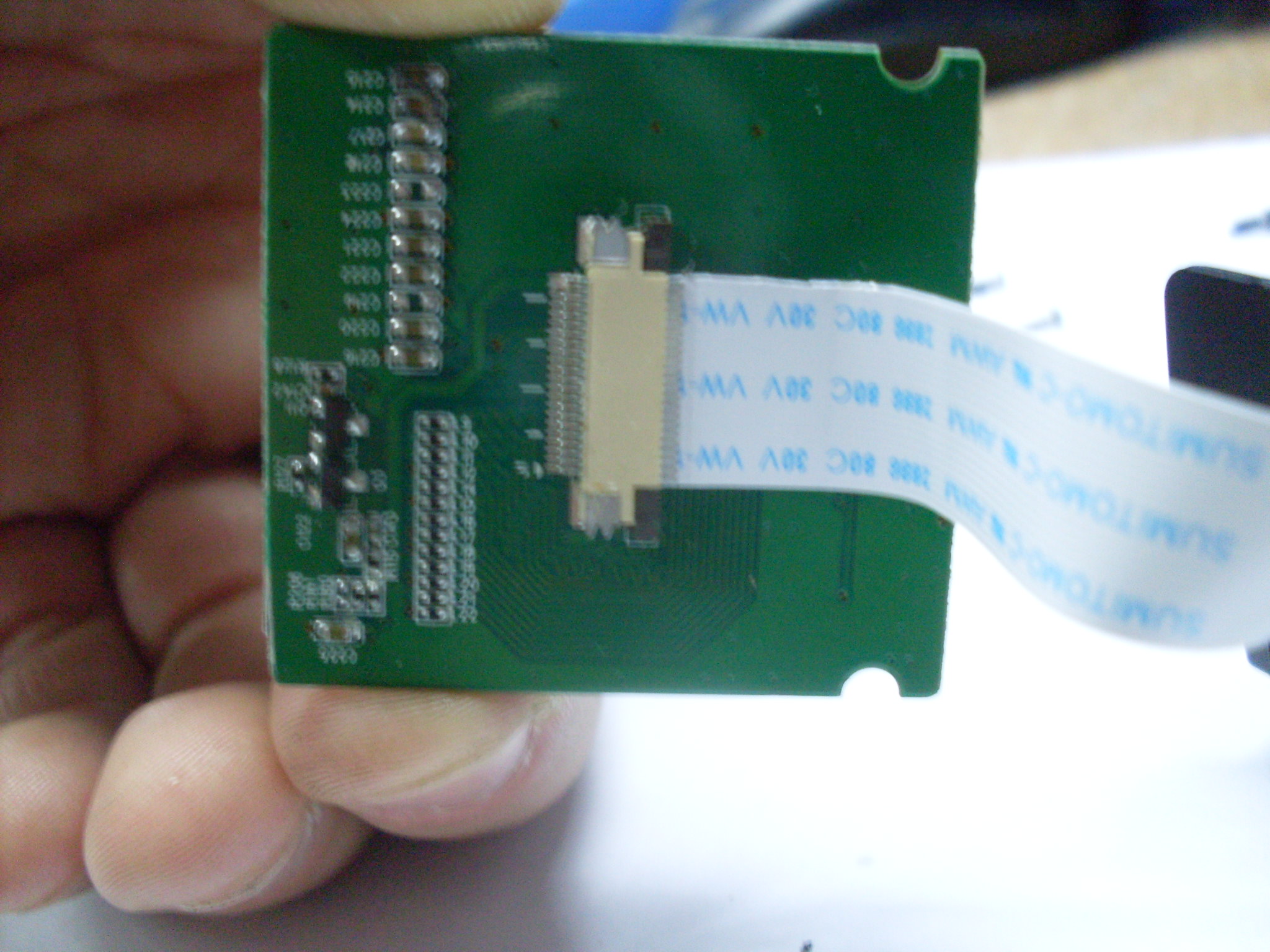

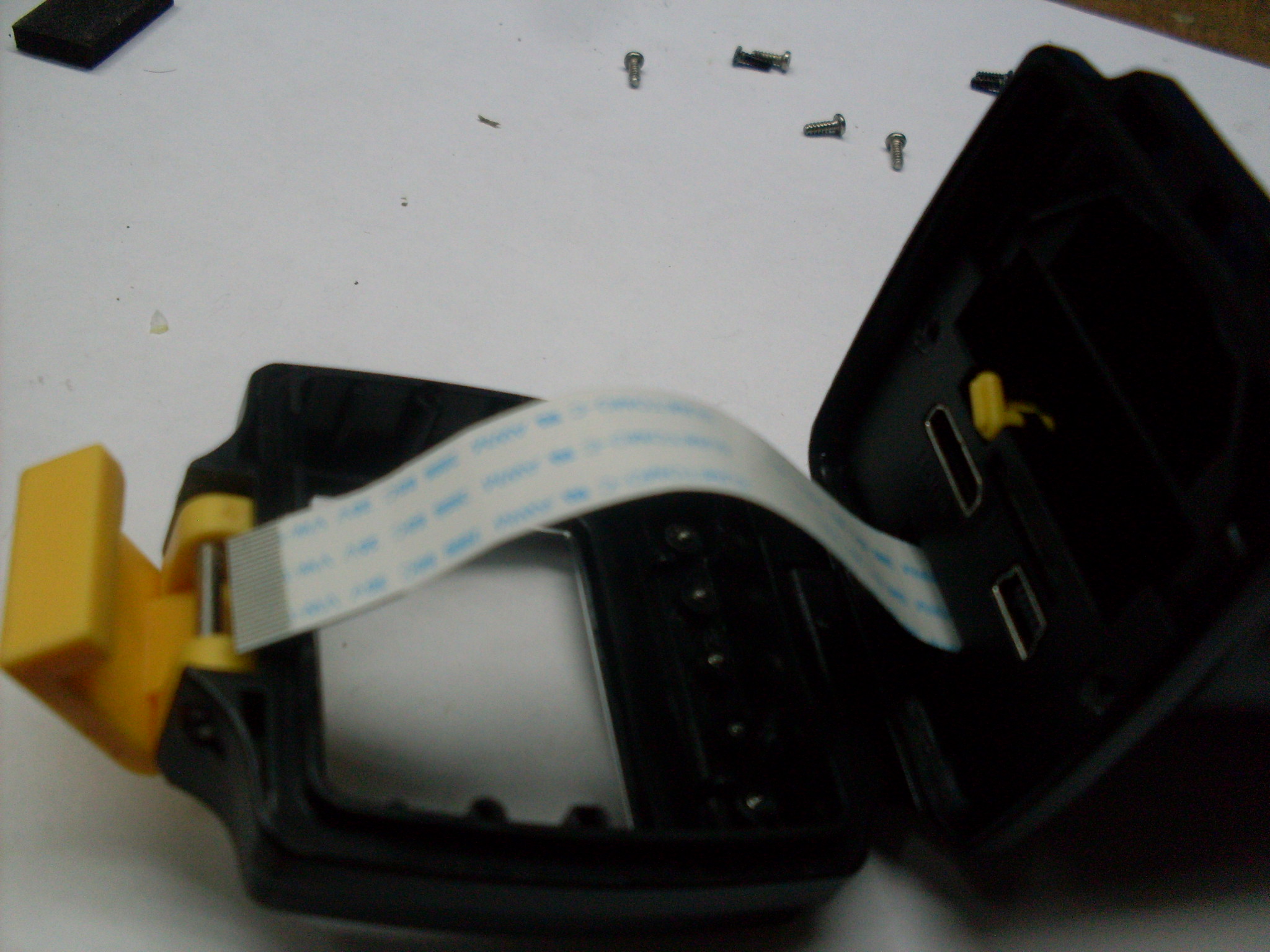

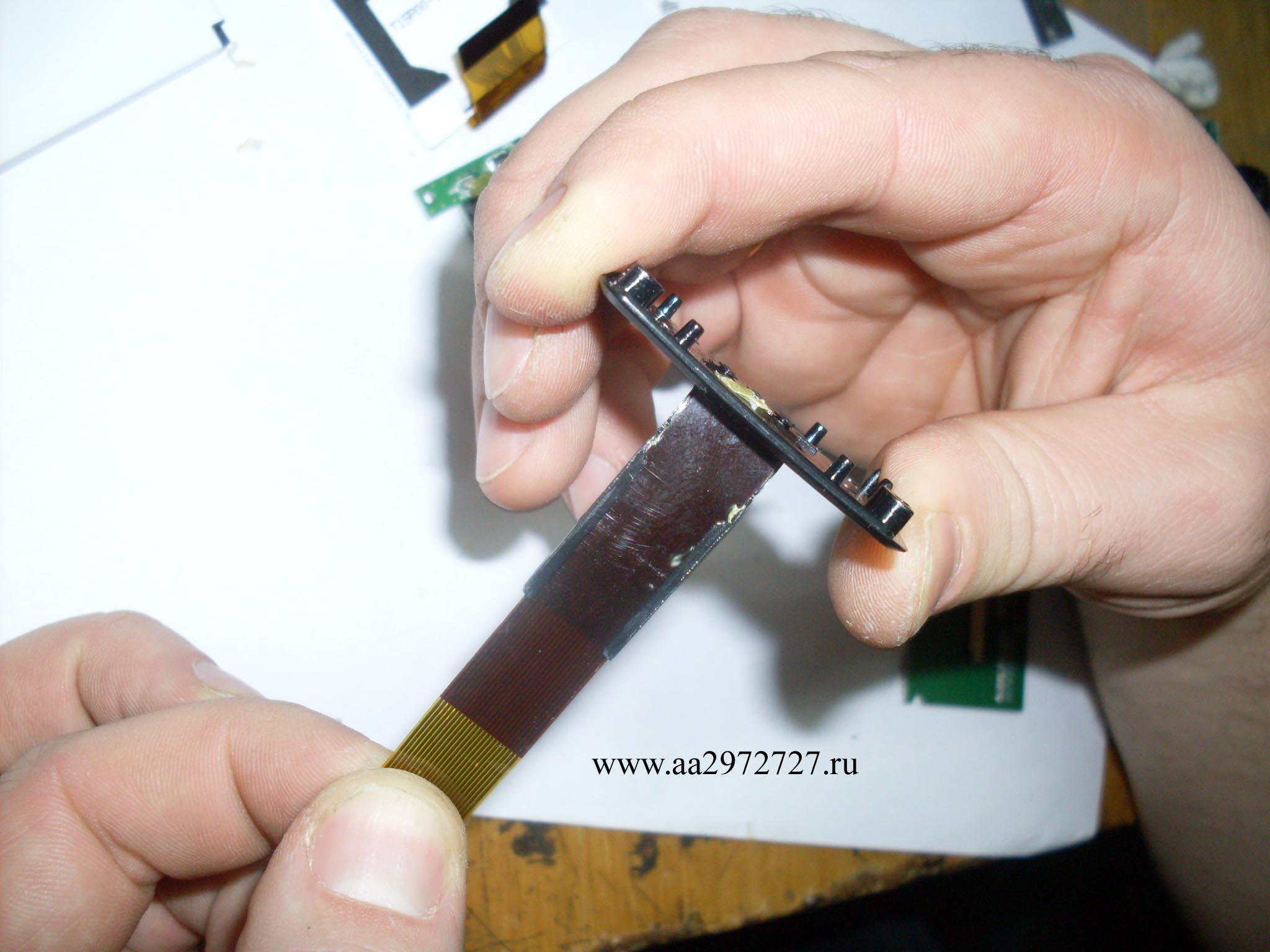

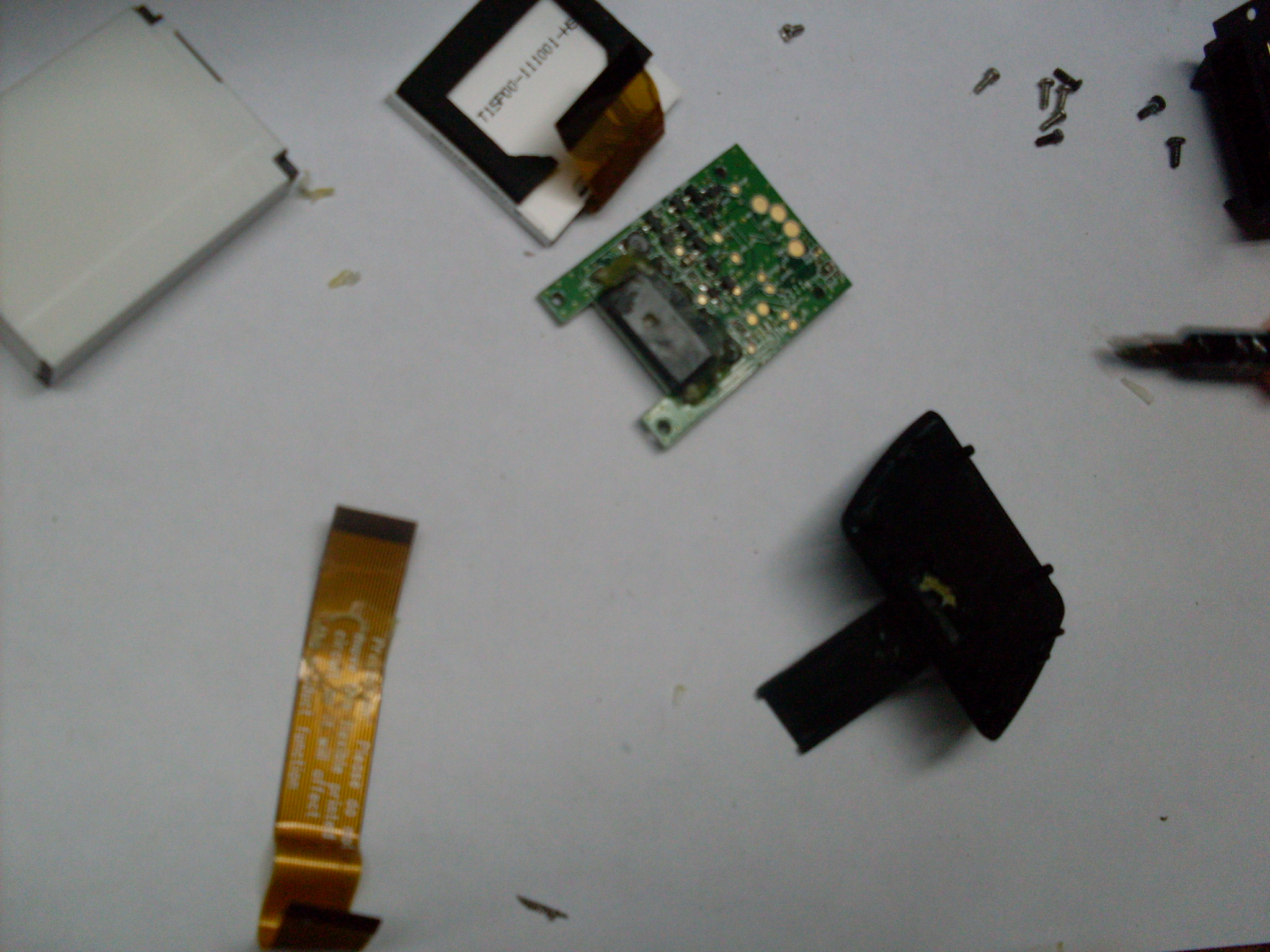

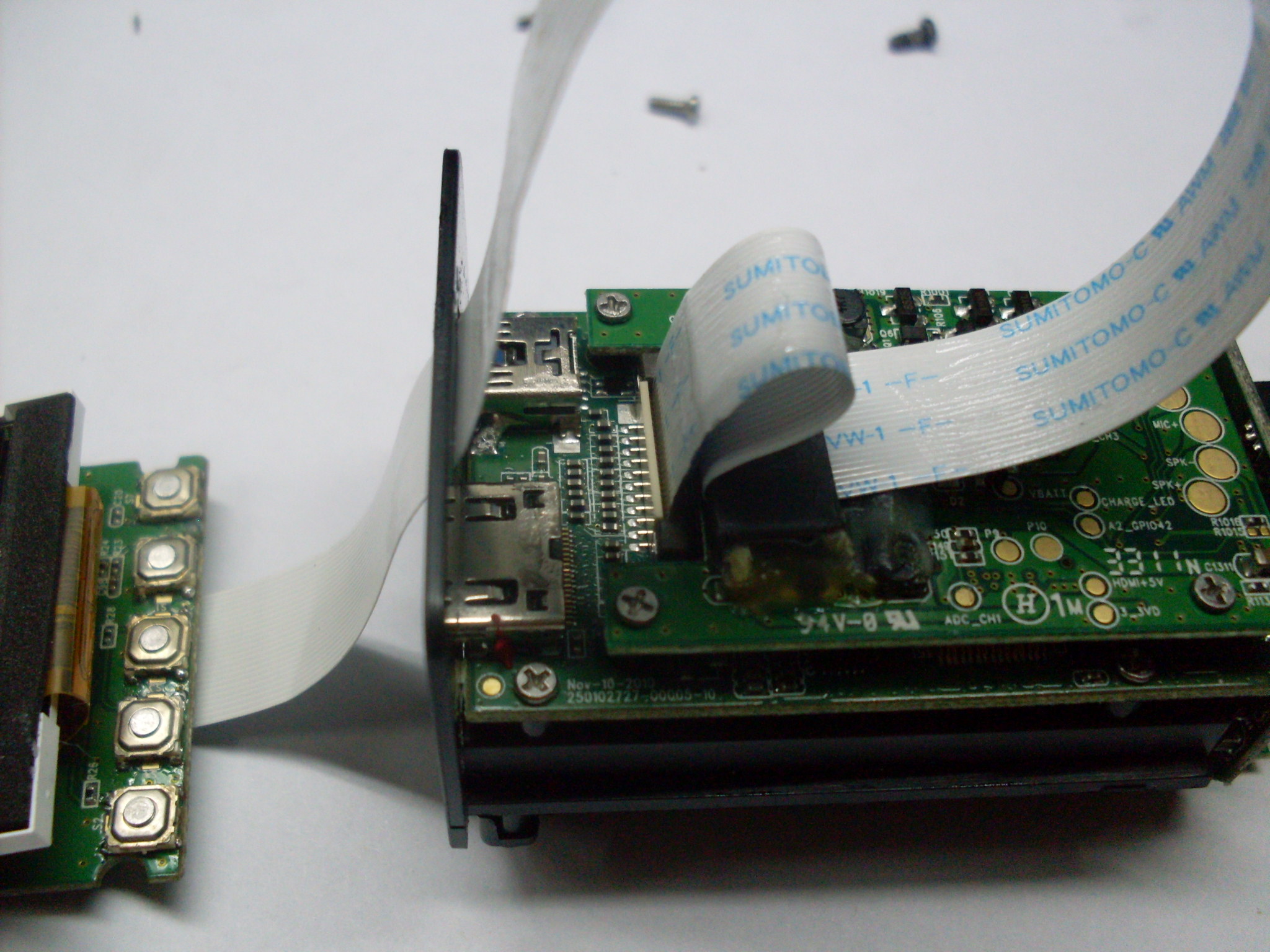

вынимаем её шлейф и отделяем от конструкции. Удаляем клей со шлейфа и вынимаем шлейф из откидной платы. Cертифицированный сервисный центр наверняка может прислать новый шлейф - но нам попался под руку шлей от бытового плеера Он был чуть длиннее чем надо - но главное не короче! Шаг между проводниками у него естественно совпадал со старым перегнувшимся шлейфом. К слову сказать новый флейв гораздо более гибкий чем установленный родной на заводе-изготовителе. Соответственно прослужит гораздо дольше! Так что это можно считать не просто ремонтом а ещё и тюнингом. Вставляем шлей и собираем в обратной последовательности.
